Що таке роз’єми BNC і де їх можна зустріти

Зміст:

• Технічні особливості BNC-роз’ємів для аудіо-відео обладнання
• Застосування BNC у професійних аудіо-відео рішеннях: студії, відеоспостереження, лабораторії
• BNC у студійному відео: стандарт комутації
• BNC у системах відеоспостереження
• Лабораторні та вимірювальні застосування
• Інші галузі
• Порівняння BNC з іншими типами роз’ємів у професійних системах аудіо-відео комутації
• Головні переваги та недоліки BNC-роз’ємів
• Порівняння з альтернативними роз’ємами
• Вибір та монтаж BNC-комунікацій для професійного аудіо-відео оснащення
• Підсумки: місце BNC-роз’ємів у сучасних системах передачі аудіо та відео сигналів

BNC-роз’єми – одна з найвідоміших та найпоширеніших систем з’єднання в середовищі професійної аудіо- та відеотехніки, що широко використовується як у студійному, так і в індустріальному обладнанні. Ці конектори відзначаються простотою підключення, високою надійністю та універсальністю в роботі з коаксіальними кабелями. У професійному середовищі вибір комутаційних рішень нерідко визначає якість передачі сигналу, що критично для телевізійних студій, систем відеоспостереження чи аудіокомунікацій. Саме тому питання що таке роз'єми BNC компанія 1-TECH широко висвітлює у практичному контексті – таке обґрунтування важливості допомагає зрозуміти, чому ці з’єднувачі залишаються стандартом де-факто у багатьох галузях. У статті нижче розглянемо технічну специфіку BNC-роз’ємів, їх переваги, сфери застосування, сумісність з іншими форматами та критерії відбору для різних завдань.

Технічні особливості BNC-роз’ємів для аудіо-відео обладнання

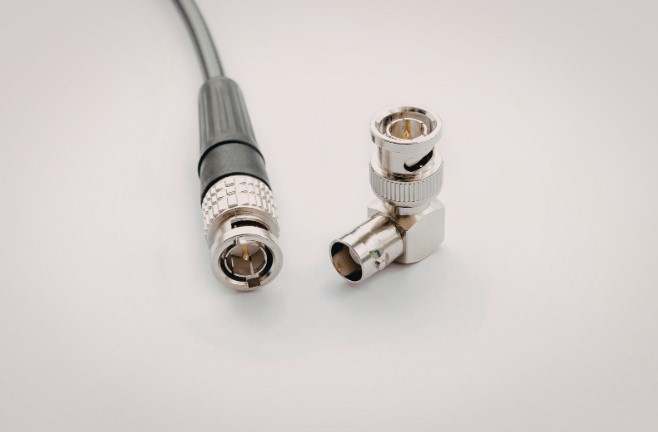

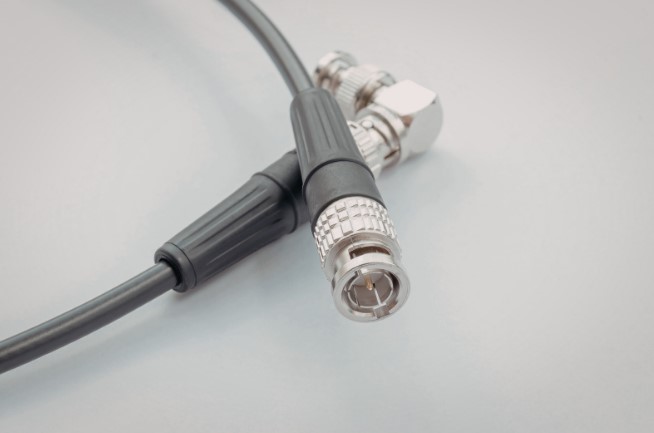

BNC (Bayonet Neill-Concelman) – це спеціалізований вид коаксіальних роз’ємів, що працює за принципом байонетного з’єднання. Його конструкція дозволяє здійснити швидке підключення та надійну фіксацію рукояткою з характерним поворотом на чверть оберту, що гарантує механічну міцність і стійкість до вібрацій. Завдяки цим рисам BNC-роз’єми ідеально підходять для середовищ, де важлива оперативність монтажу та стабільність передачі сигналу.

Конструктивно BNC складається з центрального провідника (жила), ізолятора, оболонки та зовнішнього циліндра з байонетом. Саме цей конструктив дозволяє забезпечити оптимальний імпеданс – стандартно 50 або 75 Ом. Параметр узгодження опору критичний для передачі високочастотних сигналів без суттєвих втрат чи відбиттів, що особливо важливо для передачі відео, аудіо та цифрових даних на великі відстані.

У професійному середовищі застосування BNC-роз’ємів часто зустрічається у відеоінженерії (SDI, analog video), аудіоконференцсистемах, телекомунікаціях та лабораторних вимірюваннях. Наприклад, формати відеосигналу SDI (Serial Digital Interface) та HD-SDI повністю базуються на BNC-інтерфейсі, а в середовищі CCTV-систем ці конектори залишаються золотим стандартом завдяки поєднанню надійного контакту та низьких втрат на високих частотах.

Ще одна характеристика, яка вирізняє BNC серед інших – захист від роз’єднання під натиском або тиском на кабель. Байонетний механізм виключає випадкове від’єднання, що особливо цінують технічні спеціалісти під час роботи на виїзних або аварійних майданчиках.

Важливо зазначити, що BNC відзначається невеликими геометричними розмірами, завдяки чому його можна застосовувати для багатоканального професійного обладнання з компактним розташуванням портів. Така ергономіка сприяє ефективному використанню простору в шафах комутації, мобільних рекордерних системах чи на пультах управління.

У підсумку, технічна універсальність та конструктивна досконалість BNC робить його найкращим вибором для завдань, де критичними є якість, стандартність, швидкість інсталяції й довговічність з’єднання.

Застосування BNC у професійних аудіо-відео рішеннях: студії, відеоспостереження, лабораторії

Вибір відповідних конекторів у професійному аудіо-відеосередовищі визначає не лише якість сигналу, а й довговічність та гнучкість всієї системи. BNC-роз’єми стали настільки поширеними через їхню технологічну універсальність і простоту інтеграції з обладнанням різних виробників. Класичні сфери, де вони незамінні, об’єднують студійне відеообладнання, системи відеоспостереження, лабораторні та вимірювальні пристрої.

BNC у студійному відео: стандарт комутації

У цифрових та аналогових телевізійних студіях з’єднання BNC використовуються для передачі SDI-, HD-SDI- та 3G-SDI-сигналів. Це гарантує безперервний відеопотік без втрат, з мінімальним рівнем перешкод і відбиттів. Завдяки стандарту 75 Ом роз’єм ідеально підходить для відеотрансляцій навіть на відстанях у кілька сотень метрів, що дозволяє легко організувати внутрішню інфраструктуру студій.

BNC також знаходить місце у підключенні референс-синхросигналів між різними частинами відеосистеми, синхронізації з генераторами тактових імпульсів, а також у підключенні професійних відеомоніторів, матриць розподілу сигналу, рекордерів і іншого допоміжного обладнання.

BNC у системах відеоспостереження

В охоронних комплексах BNC-роз’єми залишаються незамінними для з’єднання аналогових камер із DVR (Digital Video Recorder) чи мультиплексорами. Їх вибір обґрунтований довговічністю та достатньо високою якістю передачі відеосигналу навіть на великі дистанції. У сучасних AHD, HD-TVI та CVI системах BNC забезпечує сумісність з коаксіальними кабелями RG-59/6/11, що дозволяє використовувати вже прокладену інфраструктуру без додаткових інвестицій.

Лабораторні та вимірювальні застосування

BNC-інтерфейс широко представлений у вимірювальних приладах – осцилографах, генераторах сигналів, частотомірах та універсальних лабораторних інтерфейсах. Така штатна комплектація обумовлена вимогами до стабільності та якості сигналу під час точних електротехнічних вимірювань.

Інші галузі

Окрім основних, BNC-роз’єми використовують у магістральних телекомунікаційних мережах, мікрофонних системах синхронізації, спеціалізованих аудіо-відеоцентрах, авіаційній, медичній та військовій техніці.

Під час вибору кабельної продукції важливо враховувати не лише тип конекторів, а й якість самого коаксіального кабелю, екранування, матеріал центральної жили, гнучкість оболонки. Наприклад, при розробці рішень для студійного чи концертного застосування варто орієнтуватися на практичні рекомендації компанії 1-TECH як обрати мікрофонний кабель для студії у тому числі з урахуванням специфіки BNC-інтерфейсів для відео.

Загалом, оптимальне використання BNC-роз’ємів дозволяє побудувати гнучку, масштабовану систему з високим рівнем сумісності між різними пристроями, мінімізуючи кількість додаткових перехідників та адаптерів.

Порівняння BNC з іншими типами роз’ємів у професійних системах аудіо-відео комутації

Системи комутації в аудіо-відео галузі передбачають різноманіття роз’ємів, кожен з яких має свої особливості. Для спеціалістів важливо розуміти, коли BNC буде найкращим вибором, а коли доцільніше застосовувати альтернативи.

Головні переваги та недоліки BNC-роз’ємів

BNC-роз’єм вирізняється легкістю монтажу та демонтажу, відмінною стійкістю до вібрацій і впливу навколишнього середовища. Байонетна система з’єднання дозволяє швидко змінювати підключення без застосування інструментів, що цінують виїзні технічні бригади. До переваг також належать:

• Стандартний імпеданс 50 або 75 Ом і мінімальний рівень відбиттів сигналу
• Висока механічна міцність та сумісність з коаксіальними кабелями
• Компактні габарити, що дають змогу щільно розмістити багато роз’ємів на панелі
• Універсальність у сфері аналогового й цифрового відео, RF-сигналів, високочастотних вимірювань

Однак, BNC-роз’єми не позбавлені недоліків: вони не призначені для роботи зі струмами великої потужності чи використання у сильноагресивних середовищах. Крім того, на тривалих ділянках кабелю можливі втрати сигналу, що потребує підбору якісного кабелю й перехідників.

Порівняння з альтернативними роз’ємами

• RCA (тюльпани): Застосовуються переважно для побутових аудіо-відео систем, мають просту конструкцію, однак не забезпечують надійної фіксації, як BNC, та не підходять для професійного обладнання.
• XLR: Використовуються для балансних аудіоліній. Забезпечують міцний зв’язок, але мають більші розміри, не сумісні з коаксіальними відеокабелями.
• F-роз’єм: Зустрічається в системах кабельного телебачення або супутникового зв’язку, коштує дешевше, але програє BNC за швидкістю з’єднання й можливістю багаторазового підключення.
• DIN, SDI, HDMI: Для спеціалізованих задач (цифрові системи, високошвидкісна передача даних), але вимоги до техніки монтажу значно складніші, а сумісність з аналоговим обладнанням обмежена.

На сайті компанії 1-TECH https://1-tech.com.ua/ можна ознайомитися з широким вибором професійних роз’ємів та кабелів, що дозволяє підібрати оптимальний варіант для будь-якого завдання.

Короткий список критеріїв вибору типу роз’єму:

1. Електричний імпеданс та тип сигналу (аналоговий/цифровий)
2. Довжина кабелю та ймовірність втрат
3. Необхідність швидкої заміни/переконфігурації під час роботи
4. Сумісність з портами обладнання
5. Вимоги до надійності, вібро- та корозійної стійкості

Завдяки високим експлуатаційним характеристикам BNC залишаються безальтернативними для низки професійних і промислових завдань.

Вибір та монтаж BNC-комунікацій для професійного аудіо-відео оснащення

Точний монтаж та підбір BNC-роз’ємів визначає якість і стабільність роботи всієї інфраструктури. Основні аспекти, що впливають на вибір – це матеріали виготовлення, якість контакту, сумісність по опору та сертифікація обладнання.

BNC-роз’єми виготовляють з латуні або нержавіючої сталі, нікелюють або хромують для підвищення зносостійкості. Центральний контакт, зазвичай, позолочений, що забезпечує мінімальний опір і довговічність. Важливим є якісне з’єднання з кабелем – або з обтиском, або за допомогою гвинтового кріплення залежно від типу кабелю.

Під час монтажу слід враховувати такі рекомендації:

• Використовувати лише сертифіковані роз’єми та кабелі, що мають відповідність за імпедансом.
• Уникати надмірного згинання коаксіального кабелю – це може порушити цілісність екрану та збільшити втрати.
• Наносити захист на місця стиків, якщо мережа прокладається у складних кліматичних умовах.
• Для багатоканальних комутацій застосовувати багаторядні патч-панелі з BNC-роз’ємами для економії місця й забезпечення зручного доступу.

Сучасні виробники випускають широкий спектр аксесуарів для BNC – адаптери, вмикачі, сплітери, що дозволяє адаптувати інфраструктуру під конкретні проектні вимоги.

Виконуючи монтаж або обслуговування систем із використанням BNC, необхідно дотримуватися принципу “м'якої сили”: не допускати перекручування роз’єму, виконувати періодичний огляд стану контактів, уникати корозії чи забруднення поверхонь.

Професійне рішення у сфері аудіо-відео комутації завжди базується на балансі якості матеріалів, точності монтажу та правильному виборі типу роз’єму для кожного етапу ланцюга передавання сигналу.

Підсумки: місце BNC-роз’ємів у сучасних системах передачі аудіо та відео сигналів

BNC-роз’єми впевнено продовжують залишатися стандартом у професійній аудіо- та відеоіндустрії завдяки унікальному поєднанню ергономіки, надійності та оптимальних електричних характеристик. Їх застосування забезпечує якісне та стабільне передавання сигналу, сумісність із більшістю сучасних і класичних систем, а також гнучкість у розбудові складної інфраструктури. Обираючи BNC, спеціалісти отримують гнучкий інструмент для вирішення найрізноманітніших задач у сфері медіа, безпеки, зв’язку й науки.
